Met behulp van radarmetingen kan de Franse lucht- en ruimtemacht satellieten rond de aarde zien en hun baan bepalen.
Het GRAVES-systeem duurde 15 jaar om zich te ontwikkelen en werd in november 2005 operationeel
De werking is simpel maar erg efficient te noemen. De zender die staat bij Dijon Frankrijk,en zendt continu een krachtig radiosignaal uit.
Dit signaal is als een brede, onzichtbare straal die een groot deel van de zuidelijke hemel bestrijkt.
Deze straal wordt elektronisch (zonder bewegende delen) over een bepaald gebied bewogen
Wanneer een satelliet in een lage baan (tot 1000 km hoogte) door deze straal vliegt, reflecteert het object een deel van dat radiosignaal terug naar aarde.
Deze ontvangers op het Plateau d’Albion vangen dit gereflecteerde signaal terug op.
Door de specifieke opstelling van de antennes en de verwerking van het signaal, kan het systeem niet alleen horen dát er een object is, maar ook waar de echo vandaan komt.
Dit wordt gemeten via het Doppler-effect. Net zoals het geluid van een ambulance verandert als die naar je toe komt of van je wegrijdt, verandert de frequentie van het teruggekaatste radiosignaal afhankelijk van de snelheid van de satelliet.
De verzamelde gegevens (richting en snelheid) van de verschillende ontvangers worden naar een centrale computer in Parijs gestuurd. Hier worden de gegevens geanalyseerd door speciale algoritmen.
De computer berekent de baan van de satelliet en voegt deze toe aan een catalogus van ruimteobjecten. Dit gebeurt voortdurend, waardoor het systeem een actueel overzicht kan behouden van de objecten die over Frankrijk vliegen.
ik gebruik om eea te visualizeren sdr console of sdruno. maar dit werkt ook zeer goed met een sdr dongle en een buitenantenne

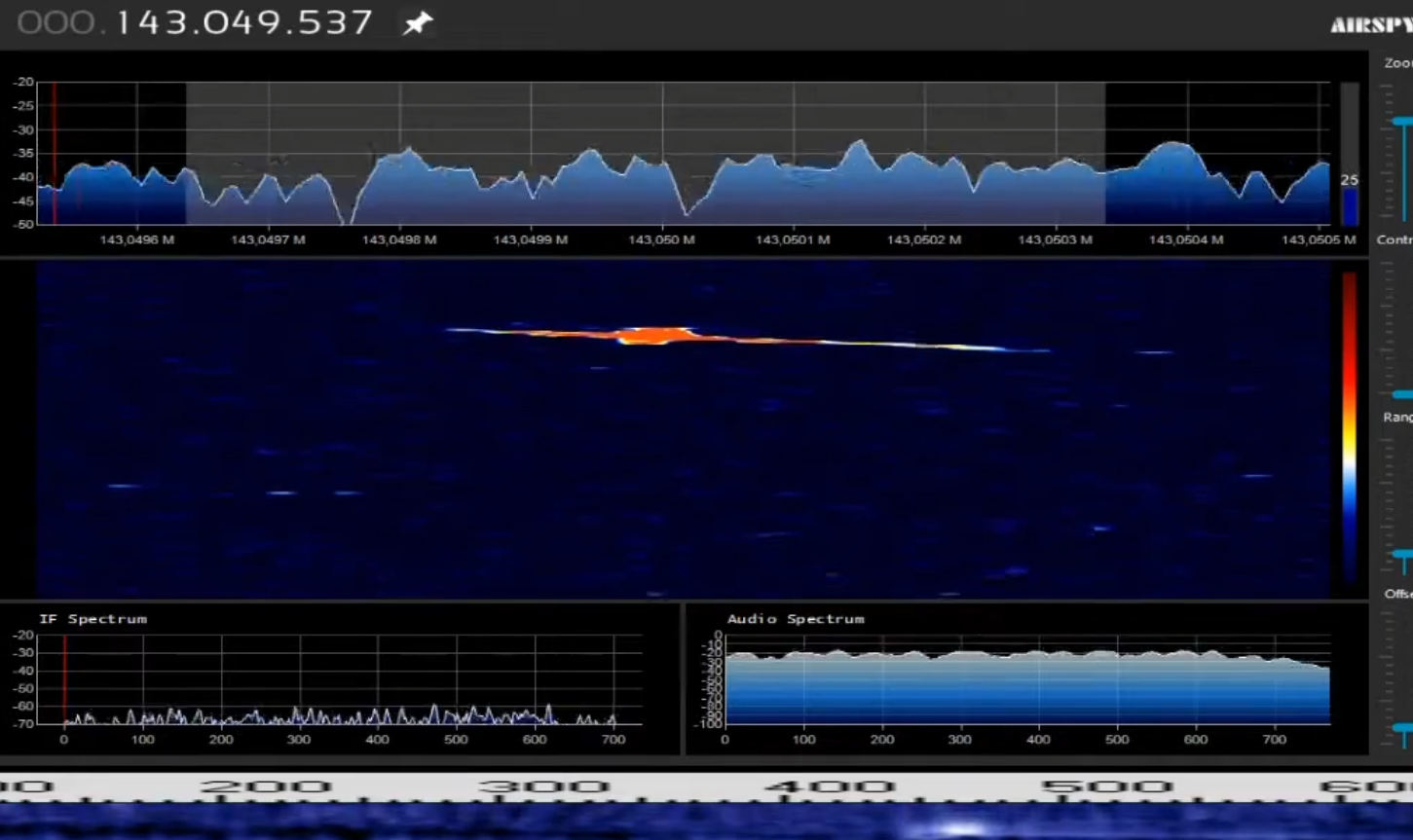

zet je ontvanger op 143,050 MHz ssb en daar komen vanzelf de geluiden binnen.. je kan dit zowel horen als zien als je daarvoor een pc gebruikt oa sdrconsole
het is erg leuk om de sattelieten te horen maar je kan ook meteorieten horen en zowel starlink sattelieten
zie hieronder de video van IU2EFA
