De UberSDR en verder

Toen ik begon aan dit project, was mijn opzet om zoveel mogelijk een RF omgeving te creëren die niet alleen betrouwbaar is, maar ook zoveel mogelijk vrij van externe ruis en interferentie.

Wat zit er onder de motorkap zit van deze setup.

Het gaat niet alleen om de software, maar ook om de hardware-keten die alles mogelijk maakt.

Het hart van de operatie: UberSDR & RX888mk2

Door de UberSDR te combineren met de RX888mk2, hebben we een setup die het volledige spectrum met hf mooi in kaart brengt.

De RX888 MkII levert fantastische prestaties, maar die 16-bit ADC lust wel een slokje stroom en wordt loeiheet. Actieve koeling is dus een must.

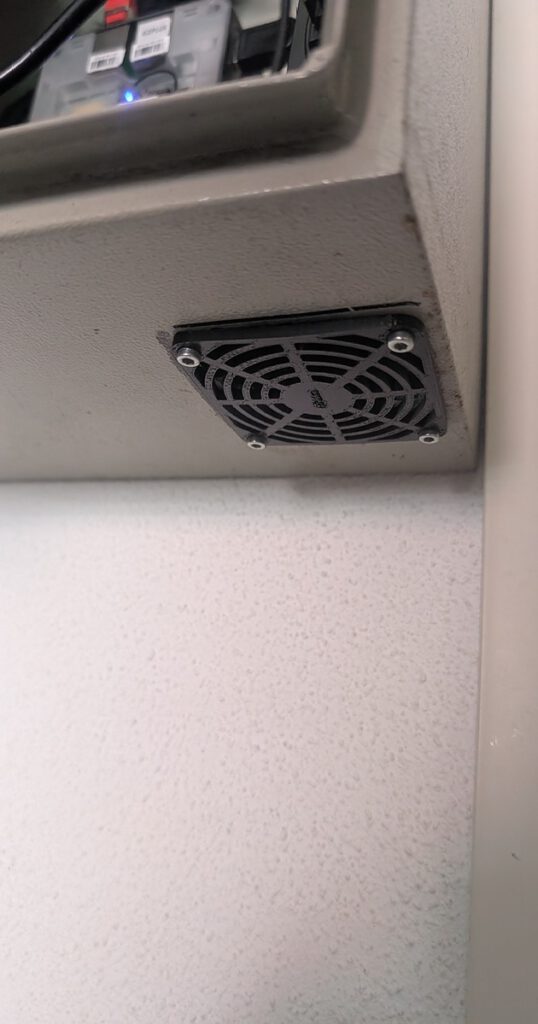

Dit is een stalen behuizing waarvan de bovenkant een afschroefbaar stalen uitsparing heeft. die heb ik eruit gehaald en een nieuwe uitsparing geprint met de 3d printer om daar de ventilator in te monteren en de kabels door te geleiden.

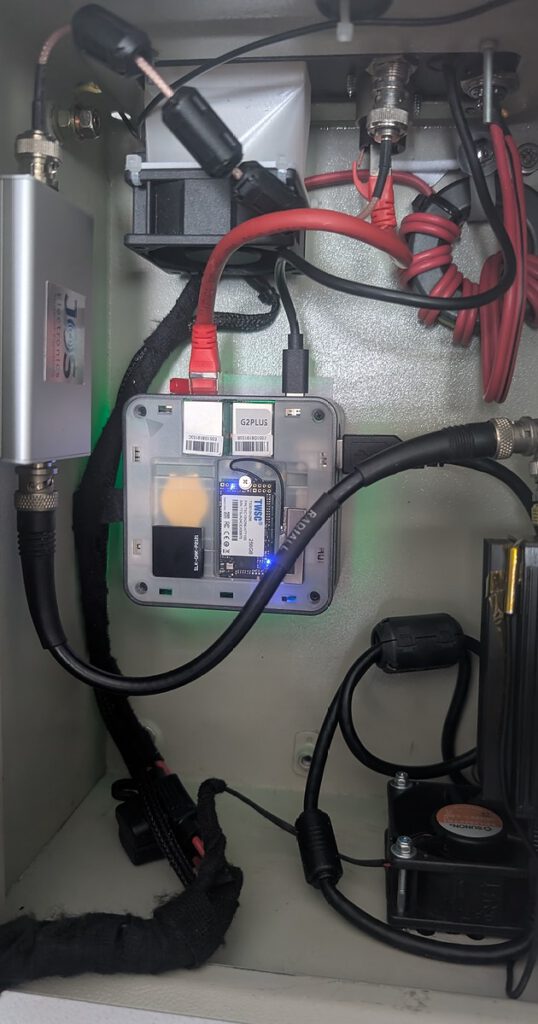

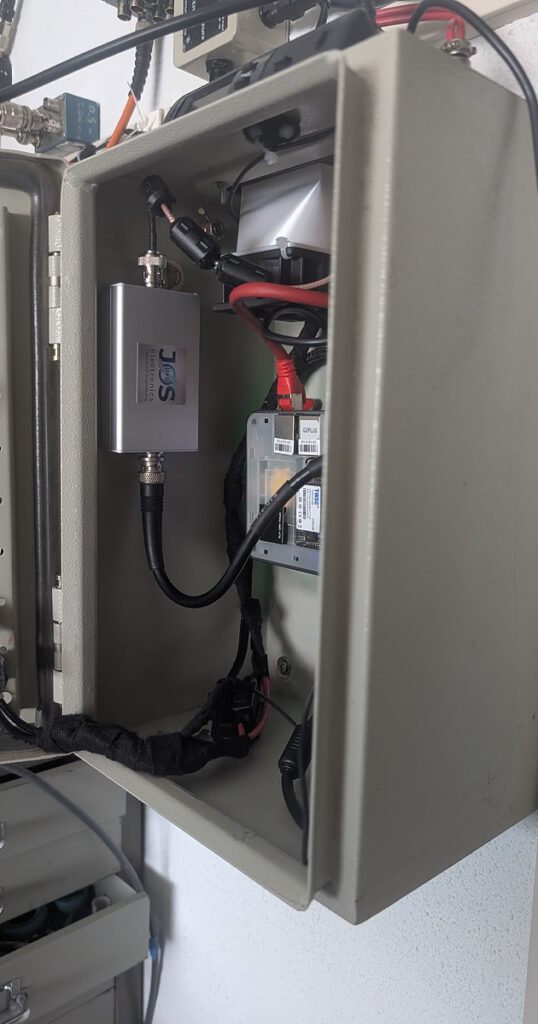

Om de hardware met name de GMKtec G2 PC die de data verwerkt optimaal te laten presteren, heb ik gekozen voor een push-pull afzuig configuratie dit zijn op deze foto’s nog de reguliere sunon fans.. maar die zijn inmiddels vervangen door Noctua NF-A6x25 | 12V | 60x60x25 mm fans.. lekker stil en betrouwbaar. Dit houdt de componenten koel en stabiel, zelfs tijdens 24/7 monitoringsessies.

Signaalintegriteit: zo weinig mogelijk ruimte voor ruis

In een omgeving vol elektronica is RFI (Radio Frequency Interference) de grootste vijand. Daarom heb ik zoveel mogelijk geprobeerd om goede kabels te gebruiken.

Afgeschermde bekabeling: Alles is voorzien van hoogwaardige, afgeschermde bekabeling die het signaal beschermt tegen invloeden van buitenaf.
Ferrietklemmen: Elke kabel die een kritieke verbinding vormt, is voorzien van ferrietklemmen om ongewenste common-mode stromen (de beruchte “ruis op de lijn”) effectief te elimineren.

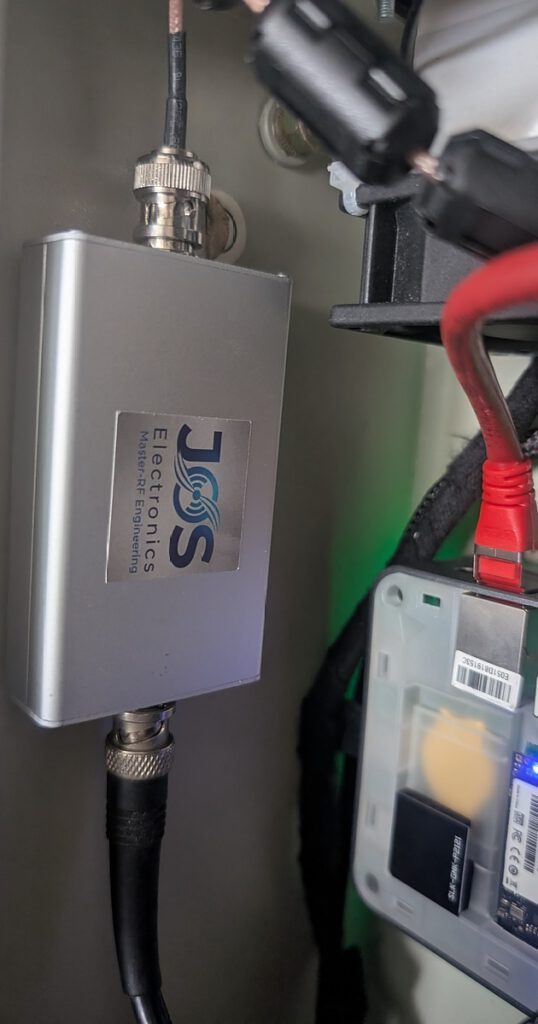

HF Bandpass-filtering: Om ervoor te zorgen dat we ons puur op de HF-banden kunnen focussen zonder oversturing door sterke signalen buiten dat bereik, heb ik een specifiek bandpass-filter in de keten geplaatst. Dit filter is puur op de HF-banden getuned, waardoor alleen het gewenste signaal de ontvanger bereikt.

Waarom deze moeite?

Waarom een Rittal-kast met push-pull koeling? Waarom die extra ferrietklemmen en specifieke filters? Het antwoord is simpel: betrouwbaarheid. Wanneer je bezig bent met het monitoren van actieve frequenties, wil je zeker weten dat wat je op je scherm ziet duidelijk is. de realiteit is dat ik omgeven ben door RFI en vooral door de zonnepaneel units.. vandaar dat ik probeer om zoveel mogelijk QRM buiten de deur te houden.. maar desondanks is de realiteit nog steeds dat de led verlichting van twee huizen verder echt ongelofelijk bagger is en af en toe de storing het nog steeds wint.. maar goed, dat weet je met deze hobby maar in de avonduren werkt het erg goed. en zitten er legio mee te luisteren..
