PhantomSDR +

Update: De vernieuwde PhantomSDR-Plus

PhantomSDR+ v3.6.0 with mobile support and enhancements

In tegenstelling tot traditionele WebSDR-systemen die zwaar leunen op de servercapaciteit, verplaatst PhantomSDR Plus een groot deel van het rekenwerk naar de browser van de luisteraar.

Hierdoor kan het platform afhankelijk van je hardware met gemak vele gelijktijdige gebruikers aan zonder dat je server meteen overbelast raakt.

Belangrijkste Kenmerken:

Massief Multi user-systeem: Ondersteunt honderden actieve luisteraars tegelijkertijd dankzij slimme client-side verwerking.
Hoge Sample Rates: Kan overweg met breedband SDR’s met zeer hoge sample rates (zoals 70 MSPS real of 35 MSPS IQ).

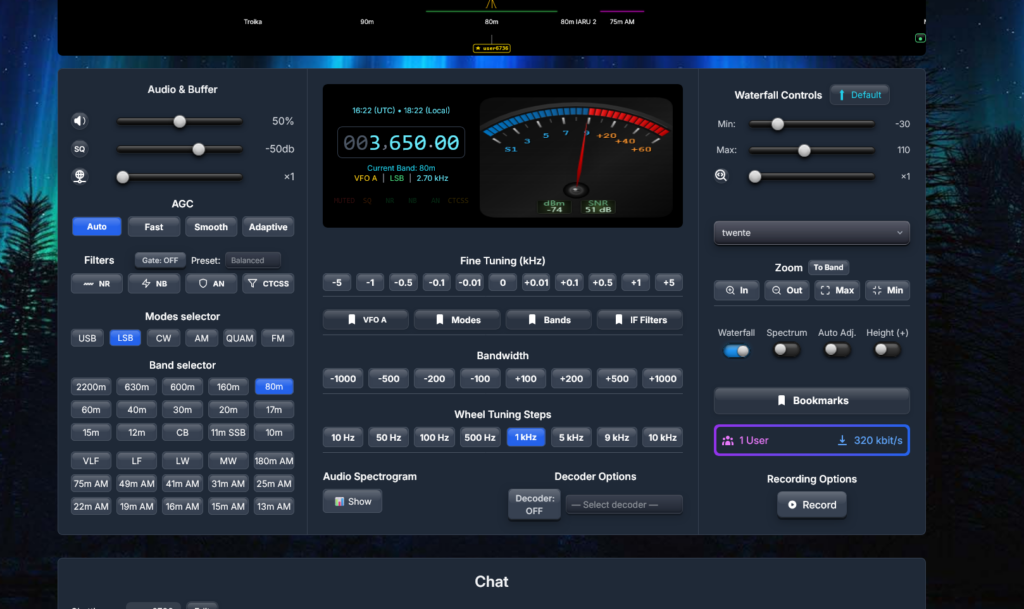

Moderne Web interface: Een responsieve en futuristische gebruikersomgeving gebouwd met Svelte, Vite en Tailwind CSS (volledig mobielvriendelijk).
Efficiënte Datastroom: Maakt gebruik van geavanceerde compressie zoals zstd voor de watervalfrequentie en FLAC/Opus voor kristalheldere audio.
Hardware acceleratie: Optionele ondersteuning voor GPU-versnelling via CUDA (NVIDIA) of OpenCL (bijv. Intel/AMD) om zware FFT-berekeningen op te vangen.
Uitgebreide Decoders & Extra’s: Inclusief ingebouwde decoders (zoals voor FT8, WSPR en FreeDV), bandplan-overlays in de waterval, audio/video-opnamefuncties, een ‘Magic Eye’ buisemulator en geavanceerde beheerpanelen.
Breed Apparaatbereik: Ondersteunt via simpele stdin-piping uiteenlopende hardware zoals RTL-SDR, HackRF One, Airspy en RX-888.

Voor wie is dit interessant?

PhantomSDR-Plus is ideaal voor radiozendamateurs en SDR enthousiastelingen die hun eigen openbare WebSDR-station willen opzetten met een moderne uitstraling en optimale prestaties.

Meer technische details, installatie-instructies en configuratievoorbeelden vind je op de GitHub-pagina van het project.

Na te veel fouten en bugs in UberSDR ben ik toch overstag gegaan naar PhantomSDR, maar dit keer de vernieuwde Plus versie van deze software. De waterval unit liep keer op keer vast in ubersdr en ik bleef F5 drukken om de pagina te verversen. Vandaar de overstap. Ik vind dat PhantomSDR een veel mooiere grafische web interface heeft en de waterval is een stuk specifieker. Na wat recente onderhoudswerkzaamheden aan de server is het systeem weer volledig geoptimaliseerd en draait het inmiddels stabiel.

Mijn Hardware doosje

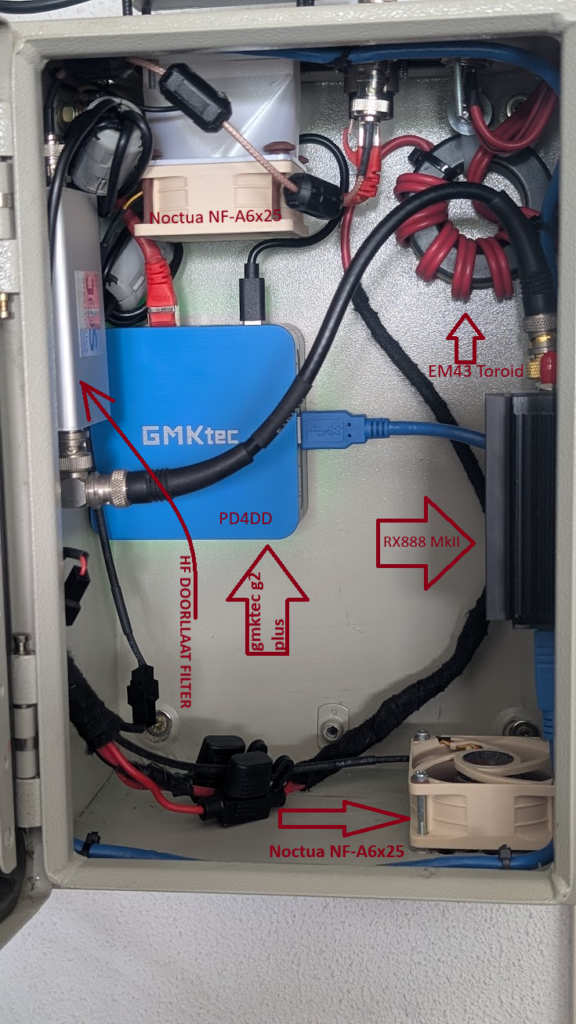

Alles zit netjes gemonteerd in een ijzeren Rittal kast met de afmetingen 30x20x15 cm.

Geen grote box, maar net groot genoeg! Boven en onder zitten Noctua NF A6x25 (60x60x25 mm) ventilatoren in een push-pull configuratie voor de koeling.

Het hart van de SDR is de GMKtec NucBoxG2 Plus. Deze compacte machine is uitgerust met een Intel N150-processor (4 cores) en 11 GiB aan RAM. Geen hoogvlieger, maar het werkt uitstekend.

Het is best indrukwekkend om te zien hoe efficiënt deze hardware het complexe proces van software defined radio verwerkt onder Ubuntu 24.04.4 LTS. Ik ben nog een noob wat betreft Linux, dus ik vind het erg leuk om me hier meer in te verdiepen. Omgaan met PuTTY en WinSCP en leren wat de commando’s doen is best geinig en leerzaam! Ik benader de Linux server headless (wat simpelweg betekent: zonder monitor, toetsenbord of muis direct aan de server; alles gaat via PuTTY vanaf mijn hoofdcomputer).

De ontvangst loopt via de RX888 MKII.

deze kleine ontvanger heb ik in het pad gemonteerd van de luchtstroom eigenlijk net een paar cm boven de fan die er recht op blaast. De RX-888 MKII staat erom bekend dat hij flink warm (of zelfs heet) kan worden. Dat komt door een combinatie van hardware architectuur en hoe de warmte wordt afgevoerd, maar de temp blijft nu constant op een 26 graden staan..

Deze SDR-ontvanger is aangesloten op de Wellbrook Loop antenne. Die is bij uitstek geschikt om storing van zonnepaneelcircuits van de buren tot een minimum te beperken. Onder de loopantenne buiten op het dak, zit zelfs nog een een extra mantelstroomfilter in een waterdichte kunststof box gemonteerd.. Zo haal ik toch signalen binnen die anders onopgemerkt zouden blijven door de vele lokale QRM (storing).

PhantomSDR-Plus configureren

Het beheer van een dergelijke omgeving vereiste voor mij iets meer dan alleen een “klik en draai” mentaliteit. Mede omdat ik niet veel ervaring heb van linux. Het configureren van de backend, het beheren van de poorten en het opbouwen van de frontend interface (inclusief het correct instellen van alle meta data en stationgegevens) zorgt ervoor dat je echt begrijpt hoe de software achter de radio werkt. Best leuk om te zien hoe Linux werkt en welke commando’s het vereist.

Het proces om deze configuratie tot in de puntjes te verzorgen van de JSON-configuratiebestanden tot aan het compileren van de frontend via Vite was hier wel een uitdaging. Het is geen “klik en klaar”bestand voor mijn hardware zoals UberSDR wat ik hiervoor draaide dat wel was, maar de problemen die ik had met Phantom software was mede dat ik een zeer eigenwijzen driver issue had van deze mini PC. Maar de aanhouder wint. HI! Het is dus een afweging tussen makkelijk installeren wat met Ubersdr echt zeer goed en snel gaat. of wat meer moeite doen voor een strakkere grafische interface, en ik vond PhantomSDR met de zeer mooie waterval toch een betere en mooiere keuze.

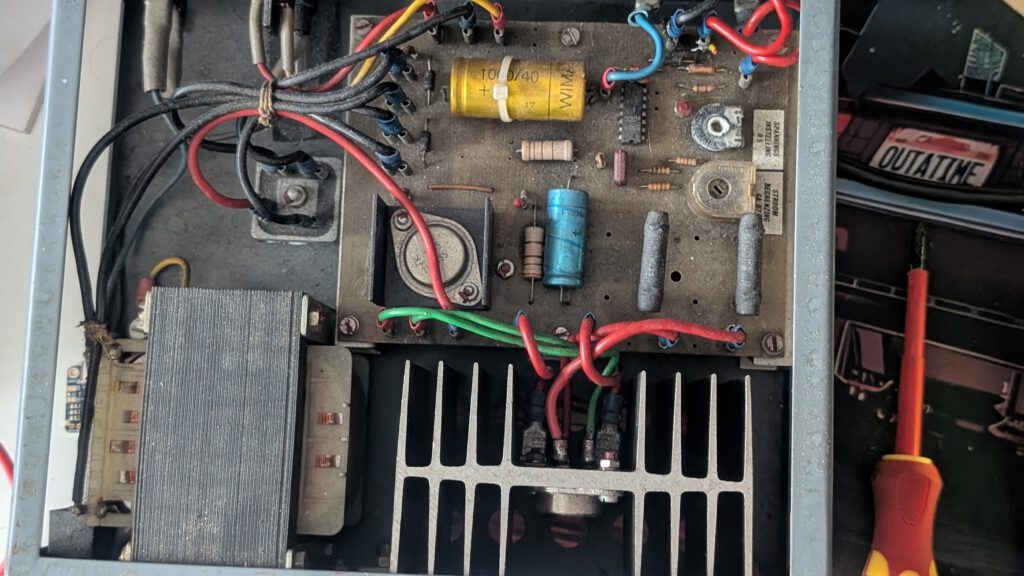

Als voeding heb ik een oude PTT voeding gebruikt die ik al jaren had liggen maar hij bromde behoorlijk en moest nagekeken worden.

ik wilde zoveel mogelijk wegblijven van geschakelde goedkope adapters die bij de aanschaf zat van de GMKTEC computer deze voeding was 12 volt en dat kwam zeer mooi uit.

dus het snoer eraf geknipt en de schakel adapter in de vuilbak.

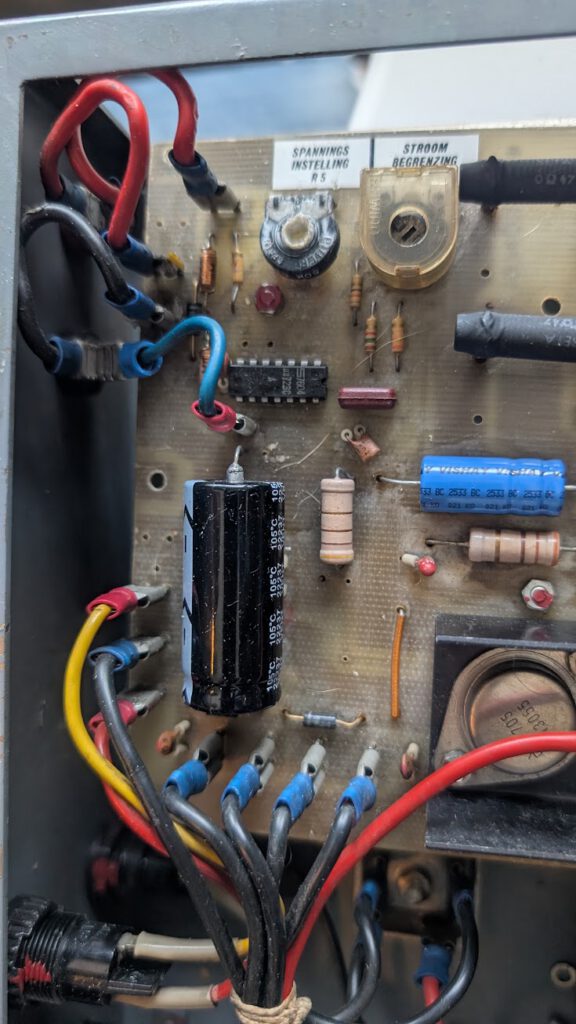

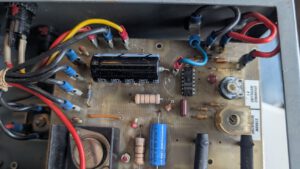

Ik heb diverse condensators vervangen in de oude PTT voeding.

Aan de onderkant zitten nog twee gouden Wima elcos van 2200uF die je niet ziet, maar die ook zijn vervangen..

en ook de 50k potmeter moest er aan geloven..

Waarom dit project?

Of je nu een luisteraar bent die de banden verkent of een mede amateur die vanuit een andere locatie wil kijken naar propagatie: een stabiel station is van groot belang. De huidige configuratie is nu volledig up-to-date en draait hier 24/7… tenzij het onweert, dan gaat alles uit!

wil je luisteren ga gerust je gang.. meer info via sdrradio.nl of via mijn reguliere website.. pd4dd.nl

73,s Dennis PD4DD
